繼PERA SIM Mechanical 2025新功能 發布之后，PERA SIM Fluid 2025也攜重磅新功能亮相。

引言

PERA SIM Fluid是安世亞太科技股份有限公司自主研發的通用計算流體動力學（CFD）仿真軟件，集成了導入/導出接口、幾何修復、網格生成、求解計算以及后處理等核心功能，具備完整流程的流體仿真分析能力，適用于對復雜空間形狀中的流動、傳熱等多種問題進行數值模擬。

PERA SIM Fluid軟件可以廣泛應用于航空航天、海洋船舶、建筑環境、車輛軌道、電子散熱、旋轉機械等領域的流體和傳熱仿真計算，可以高效地實現對產品性能進行預測，進而評估其設計方案安全性及可靠性，從而達到優化、改進產品設計的目的。

1.PERA SIM Fluid 2025 功能特色

豐富的CAD/CAE數據接口

PERA SIM Fluid支持幾十種幾何模型格式文件，同時具備導入外部網格直接開展求解分析的能力，也可以將PERA SIM Fluid中劃分好的網格文件導出采用其他求解器進行計算。

專業級的幾何與網格功能

PERA SIM Fluid幾何模塊提供了常用的點線面的創建、編輯、刪除功能，同時具有功能強大的幾何模型一鍵快速修復功能，在處理幾何結構復雜的模型方面大放光彩。網格模塊提供了基于幾何拓撲網格劃分和包面網格劃分多種網格生成方案，尤其是針對復雜、繁多、有大量缺陷的幾何模型，軟件的包面技術可以最大程度上幫助用戶實現快速、有效的體網格生成。可生成的網格類型包括四面體、六面體、多面體、棱柱體和錐體，能夠生成十億級規模的結構化/非結構化網格，并可通過網格的并行算法提升網格劃分的速度。

功能強大的求解器

PERA SIM Fluid支持穩態/瞬態、可壓/不可壓、共軛傳熱、多相流等常見的流動傳熱問題分析。具備豐富的物理模型，例如：層流、湍流、大渦模擬等多種粘度模型，組分輸運、VOF自由液面、歐拉多相流、DPM離散相模型，DO輻射模型，太陽輻射模型，多孔介質模型、MRF多參考坐標系模型、滑移網格模型、重疊網格模型、六自由度模型等，可以滿足用戶不同流體仿真業務場景的需求。具備對入口、出口、壁面、對稱面、周期面、交界面等多種邊界條件的設置選項。求解方法支持SIMPLE算法、PISO算法、Coupled算法及偽瞬態算法，支持一階、二階迎風、中心差分、混合差分及MUSCL等多種離散格式，方便用戶根據流動問題的具體特征選擇合適的算法與格式。

豐富的后處理功能

PERA SIM Fluid提供豐富的后處理功能，可實現點、線、面數據的提取與顯示，具備流線圖、矢量圖、云圖、曲線圖等多種流場結果可視化功能，同時提供了用戶自定義的場變量計算、結果動態預覽、動畫制作等功能，極大豐富了計算結果后處理可視化的能力。

2.PERA SIM Fluid 2025 新功能亮點

PERA SIM Fluid 2025版本在前處理、求解器和后處理方面均有更新和提升，新功能亮點包括：

支持同時導入多個幾何文件并提高導入速度

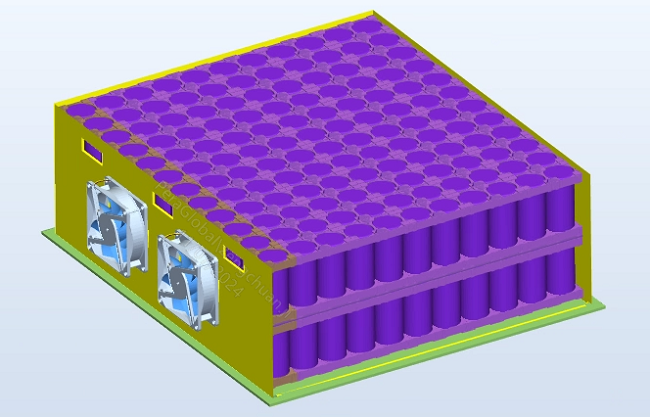

測試案例：某新能源電池包的裝配體，共645個體，文件大小15.0 MB。2024R1版本導入耗時166秒，2025R1版本導入耗時51秒。

完整支持CGNS格式文件的導入和導出功能

支持導入CGNS格式的網格數據，支持將劃分好的網格導出為CGNS格式。支持導入CGNS格式的結果數據進行后處理，支持將計算完成的結果導出為CGNS格式。

邊界層網格設置增強

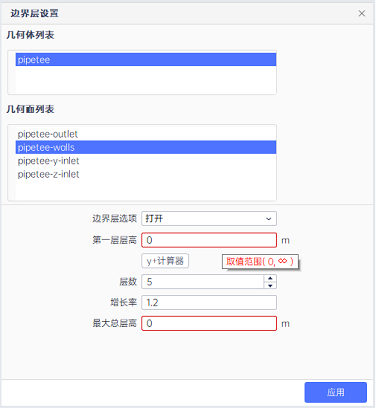

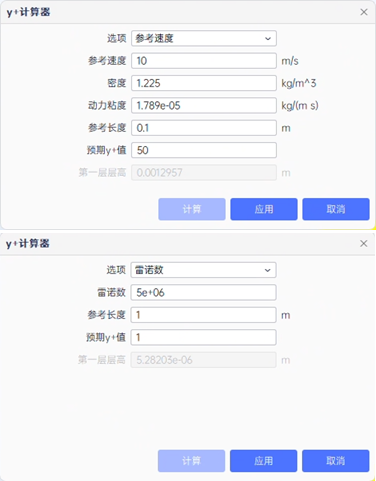

在邊界層網格的參數設置中，“第一層層高”數值與“最大總層高”數值聯動，調整其中一個，同步更新另一個?！白畲罂倢痈摺辈⒉槐ＷC所有位置的邊界層高度都能達到設置值，具體生長的最大高度將隨幾何特征的不同而有所不同。新增Y+計算器，可以通過指定參考速度或雷諾數的方式，自動計算出滿足Y+要求的邊界層網格第一層層高。

支持多組分模型

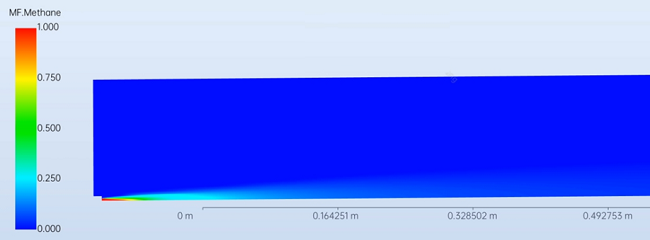

支持多組分模型，可以對多組分流體進行計算，例如甲烷燃料噴射與空氣混合的案例。

支持離散相模型

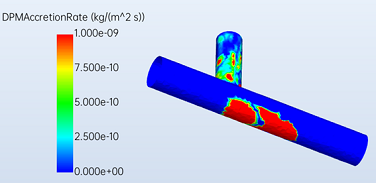

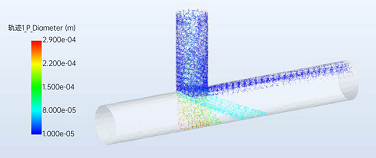

離散相模型（Discrete Phase Model，簡稱DPM）采用歐拉-拉格朗日方法，將流場視為連續相，通過在計算的流場中跟蹤顆粒來求解離散相。離散相可以與連續相交換質量、動量和能量。離散相和連續相通過控制方程中的源項耦合。DPM模型通常用于計算低濃度顆粒（體積濃度<10%）條件下的多相流動問題，如旋風分離器內的粉塵運動、顆粒的分選等問題。

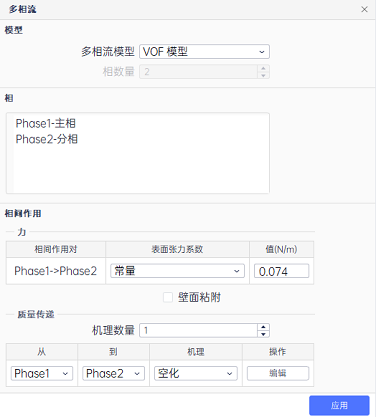

支持穩態VOF模型

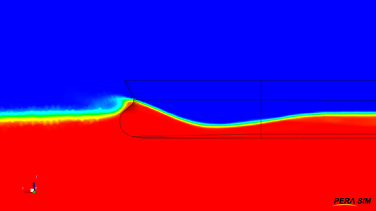

穩態VOF模型適用于穩態相間界面的求解問題，例如船在勻速運動時的興波阻力計算。相比瞬態VOF，能夠極大提升穩態問題的計算速度。該模型支持相間作用力，如表面張力。支持相間質量傳遞，提供空化機理模型。

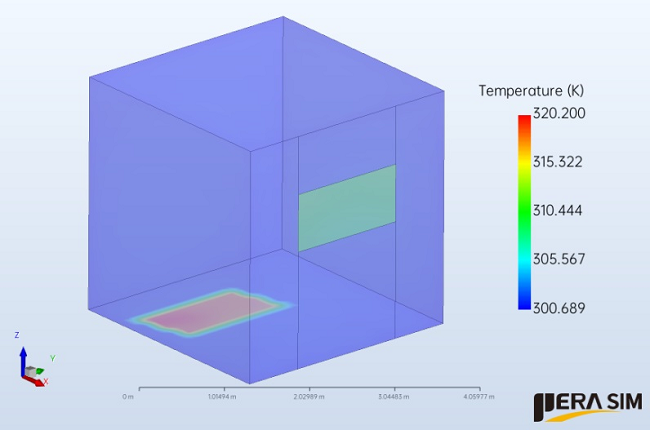

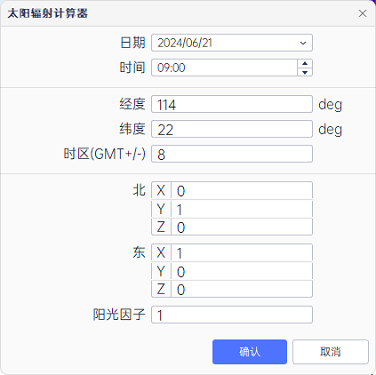

支持太陽輻射模型

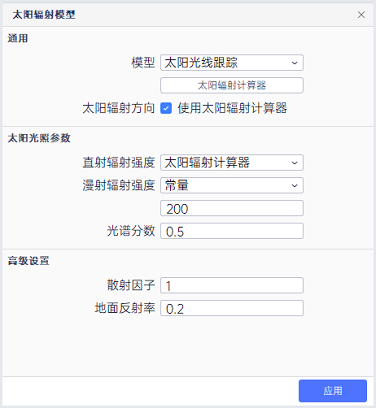

支持太陽輻射模型，包括太陽光線跟蹤模型和太陽輻照模型。

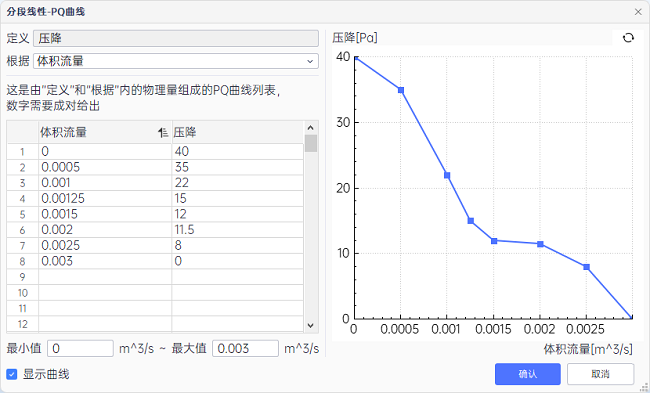

支持風扇模型

支持使用PQ曲線對風扇進行模擬，包括進氣風扇、排氣風扇、內部風扇三種邊界類型。

支持速度入口邊界隨時間變化或空間分布

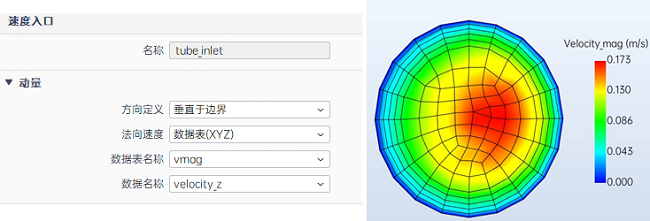

支持以“數據表（時間）”的方式定義速度大小隨時間的變化，支持以“數據表（XYZ）”的方式定義速度大小隨空間坐標的分布。

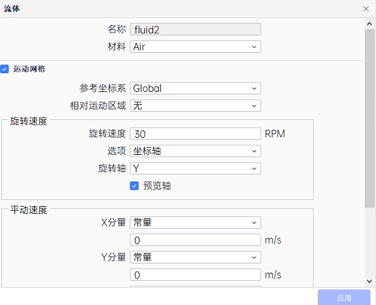

支持運動網格

支持瞬態條件下，多域之間的滑移運動，多域的滑移運動需要和交界面組合使用。支持的滑移運動包括流體域的繞軸旋轉運動和流體域的平動運動，支持流體域之間的相對運動。

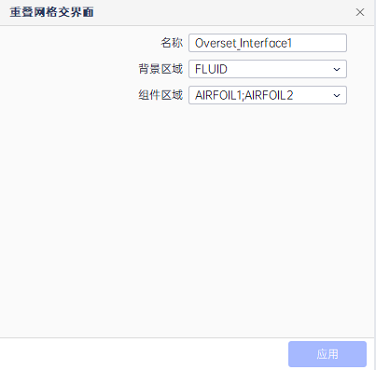

支持重疊網格

重疊網格支持穩態和瞬態場景計算，通過重疊交界面將背景區域、組件區域配對為重疊區域，以滿足仿真應用場景需求，組件區域的邊界類型為重疊網格邊界，背景區域的邊界類型為非重疊邊界。

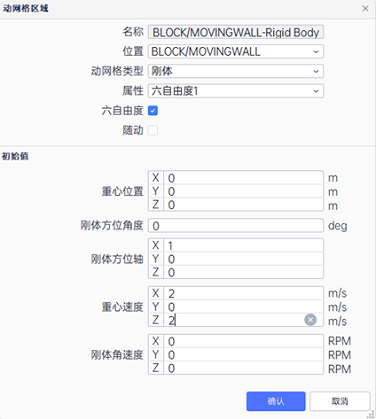

支持六自由度計算

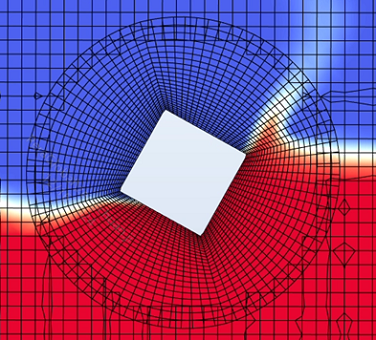

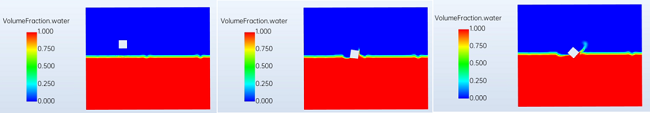

支持瞬態條件下，六自由度和重疊網格組合使用，六自由度模型負責計算出運動物體的加速度和角加速度，瞬態更新物體的位置和姿態。例如方形木塊斜拋入水的案例。

后處理支持分屏顯示

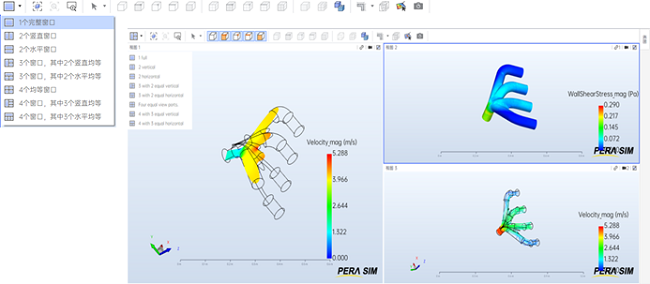

支持分屏顯示，可以在一個窗口內同時顯示多個視圖。

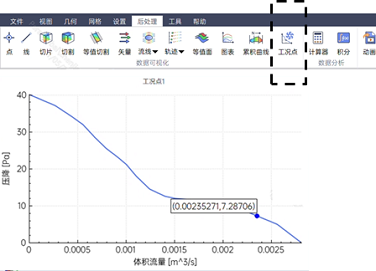

支持風扇工況點顯示

后處理中支持對風扇工作點（計算當前結果風扇的流量和壓力）的顯示，支持自動獲取前處理中定義的風扇PQ曲線，也支持從外部數據導入顯示PQ曲線。

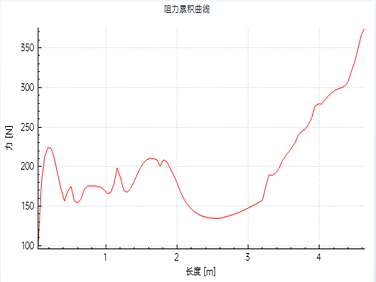

支持累計曲線繪制

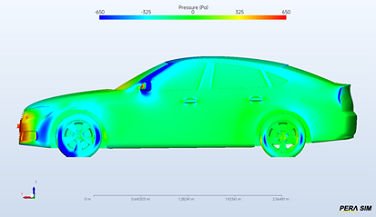

累積曲線功能用于提取指定部件的累積力或累積力系數，并繪制相應的累積曲線，以便直觀地觀察力或力系數的累積分布。例如用于繪制汽車空氣動力學模型的阻力發展曲線。

安世亞太大咖慧推出PERA SIM Fluid在石化設備分析中的應用，介紹PERA SIM Fluid在鉆井生產、儲運、煉化等方面的應用案例，并演示攪拌釜反應器流場仿真實例，幫助工程師了解石化設備CFD仿真需求及應用方向，以及PERASIM Fluid軟件在石化設備分析中的應用特色和使用方法。精彩內容，不可錯過！

安世亞太具有業界完整的自主仿真技術體系，引領中國自主仿真技術發展。自主研發的PERA SIM通用仿真軟件能夠提供通用物理場（結構、熱、流體、電磁、聲學）及耦合場分析功能，以及能同時適用于結構、流體、電磁、聲學等學科的通用前后處理器。
